公司在上一代D型测速系列产品的基础上,推出E型高精度型测速车辆检测器,主要对电路参数、通道周期和数据处理算法进行升级,提升与测速精度密切相关的技术指标。在车道前后线圈中心间距为定值时,E型的响应时间误差比D型减小一半,从而为提高整个系统的测速精度创造了有利条件。
具体型号包括:
(1)SJ402T-E/ER型四通道车辆检测器
响应时间及误差:25.6ms±0.8ms (E型),25.6ms±1.6ms(D型)
(2)SJ410ES-E/ER型四通道欧标车辆检测卡
响应时间及误差:25.6ms±0.8ms (E型),25.6ms±1.6ms(D型)

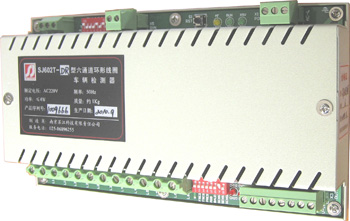

(3)SJ602T-E/ER型六通道车辆检测器
响应时间及误差:38.4ms±1.2ms (E型),38.4ms±2.4ms(D型)
举例说明:
以SJ402T型,车道布置双线圈的测速系统为例:车道埋设前后2个相同规格,线圈宽度为2.0米,线圈长度为1.5米,匝数为5匝,前后线圈中心距为S。
当 V=180Km/h,S=4米时,理论值⊿t=80ms;
V=180Km/h,S=5米时,理论值⊿t=100ms;
型 号 | 响应时间及误差 | 中心距S(米) | ⊿t(ms) | 实际车速(Km/h) | 测速误差(⊿V/V*100%) |
SJ402T-D | 25.6±1.6ms | 4 | 80+3.2 | 173.08 | -3.85% |
5 | 100+3.2 | 174.42 | -3.10% | ||
SJ402T-E | 25.6±0.8ms | 4 | 80+1.6 | 176.47 | -1.96% |
5 | 100+1.6 | 177.16 | -1.57% |
SJ系列测速型产品的响应时间误差小、范围稳定,为上位机预留处理时间,使系统的测速精度充分满足国家有关计量规程要求。
