功能参数

⑴配置: 两通道检测能力，采用通道顺序采样技术，有效消除线圈间串扰；

⑵电感量自调谐范围：20~1000uH，Q值≥5；

⑶馈线长度：最长可达350m，每米至少双绞20次；

⑷灵敏度(-ΔL/L)：0.02%~1.04%，面板4位DIP开关16级可调；

⑸线圈工作频率范围：30~160KHz（面板2位开关4级可调），实际工作频率 取决于线缆材质，线圈几何形状及尺寸、匝数和馈线长度等参数；

⑹响应时间：16ms±1ms；

⑺有限存在时间：4分钟或20秒，面板1位开关可选（其它时间可向工厂定制）；

⑻自动灵敏度提升：允许或禁止，面板1位开关可选，允许时自动提升释放灵敏度；

⑼输出配置：每通道1路光电隔离固态器件（SSD）存在输出；

⑽漂移补偿率：以每分钟约0.24%（ΔL/L）的比率对环境进行自动跟踪补偿；

⑾串行数据通信接口：SR型可选RS-485总线或RS-232C三线标准，

　　　　　　　　　　波特率为9600/19200bps可选；

⑿显示：面板提供1个电源指示LED（ON），

　　　　2个通道状态指示LED（CH1和CH2）；

⒀线圈输入端电涌保护：独立气体放电管、隔离变压器、齐纳管等多重保护。

电气参数

供电电源：220VAC±15%，48~60Hz (SJ232S)，最大1.5VA； 12/24VAC/DC±15%(SJ234S)； 110VAC±15%，48~60Hz(SJ231S)。

环境参数

工作环境：工作温度：-20℃~+65℃，储存温度：-40℃~+85℃，

相对湿度：最大95%（无冷凝）。

机械参数

⑴材料：ABS工程塑料；

⑵外形尺寸：76（H）X40（W）X78（D）mm；

⑶安装：支架或DIN导轨插座；

⑷连接器：后面板单个11芯插头（86CP11标准）。


    检测器安装过程：先将86CP11标准11孔插座安装至机箱内35mm工业导轨上，按引脚定义接线并检查无误后，将检测器按连接器指引方向插入插座。

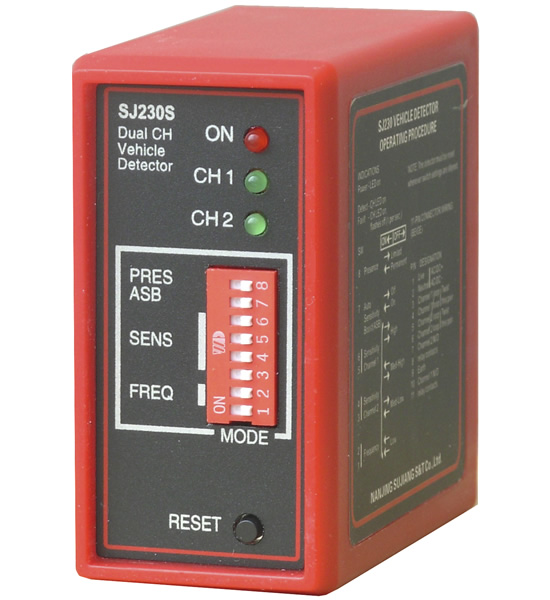

产品面板示意图：


前面板	后面板	侧视图

后面板连接器引脚定义（86CP11）：


感应线圈规格：

    线材型号，线圈尺寸、匝数根据应用场合和检测对象的不同而有所区别，详细请见产品用户手册或相关技术文章。
