SJ1500是专为城市道路和高速公路交通事件检测及交通流参数采集而设计的系统。通过分布于车道的环形感应线圈监测点，实时检测、处理、存储、上传采集数据，并可按预先设定的时间间隔提供准确的车流量、时间占有率、车头距、车辆速度等交通数据，系统配置RS-232-C或RS-485或以太网网络等多种通信接口供用户选择，可适应不同道路通讯条件要求，具有备电切换控制功能。系统基于嵌入式工业级高可靠性设计，满足全天候气象环境下使用。

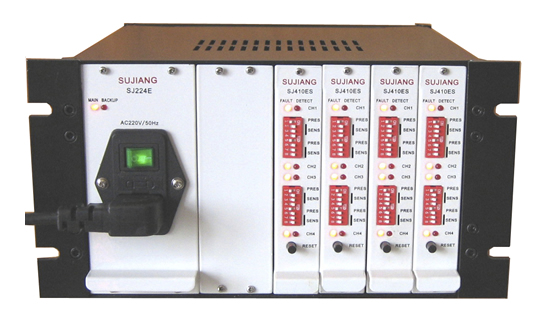

系统由SJ410ES型四通道欧标车辆检测卡、SJ224E电源模块和SJ010E处理模块等三部分组成，各模块集成在一个宽10英寸高3U的机箱内。现场应用时可将本系统与电控单元、接线端子，备电电池组等装入户外19英寸标准机柜。
用途：高速公路交通流量统计、信号灯控制以及公路车辆智能监测记录等系统。
(1)测速范围：1~250km/h；
(2)测速精度：>95%；
(3)时间占有率精度：≥95%；
(4)计数精度：≥99%；
(5)电感量自调谐范围：30~1000uH，Q值≥5；
(6)频率范围：30KHz~160KHz，4级可调,实际工作频率取决于线圈几何尺寸；
(7)灵敏度(-ΔL/L)：0.02%~1.28%，面板3位DIP开关7级可调；
(8)数据上传周期：10s、30s、1min、5min、10min、30min、1h，以数据块方式
上传；
(9)数据存储时间：10天（按1min间隔，16通道/8车道）；
(10)数据通信接口：RS-232-C/RS-485/网口，现场RS-232-C监控接口；
(11)串行数据通信接口波特率：300~115200BPS，网络接口：10M/100M自适应；
(12)工作环境：工作温度-20℃~+65℃，储存温度：-40℃~+85℃，
相对湿度：最大95%（无冷凝）；
(13)机箱尺寸：262（W）*134（H）*221（D）mm，外壳防护等级：IP53；
(14)平均无故障时间：≥10000h。
SJ1500户外机柜
(1)标准19英寸金属机柜，可根据用户要求配置各种模块；
(2)供电电源：AC220V±20%，50±2Hz；
(3)备用电源：DC12V（可选）；
(4)插槽位置：
1X电源模块SJ224E
1X处理模块SJ010E
4X车辆检测卡SJ410ES
(5)包含配置：电控单元，接线端子，走线槽；
(6)车辆检测卡连接器标准：DIN42612-B型；
(7)防雷击保护：电源输入端和信号输入端均具有良好的防护措施；
(8)机柜外壳防护等级：IP62。
参照产品用户手册，检测系统的具体安装过程大致如下：
(1)连接空机箱背板上的各种接线：地感线圈馈线输入、检测输出、串口通信、交流
电源输入，直流备用电源输入（如果系统中设计）和大地线；
(2)插入电源模块（SJ224E），接通交流220V，测试背板工作电源电压24VDC；
(3)逐块插入车辆检测卡（SJ410ES），设定工作模式后，加电测试检测性能及输出；
(4)插入处理模块（SJ010E），设置模式后加电测试工作状态及通信功能；
(5)断电后规整走线，检查系统工作模式及各部分连接的可靠性；
(6)再次加电进行系统联调。

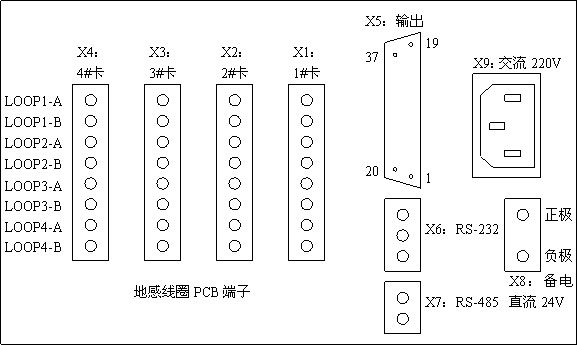

SJ1500ES背板接线端子示意图

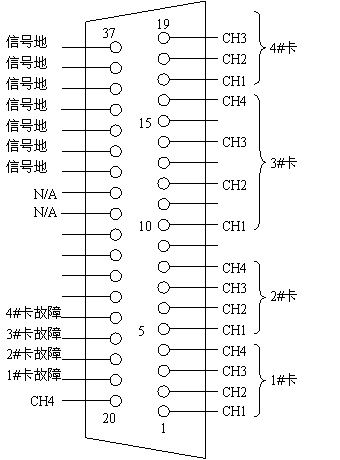

SJ1500ES背板DB37（孔式）接线定义
