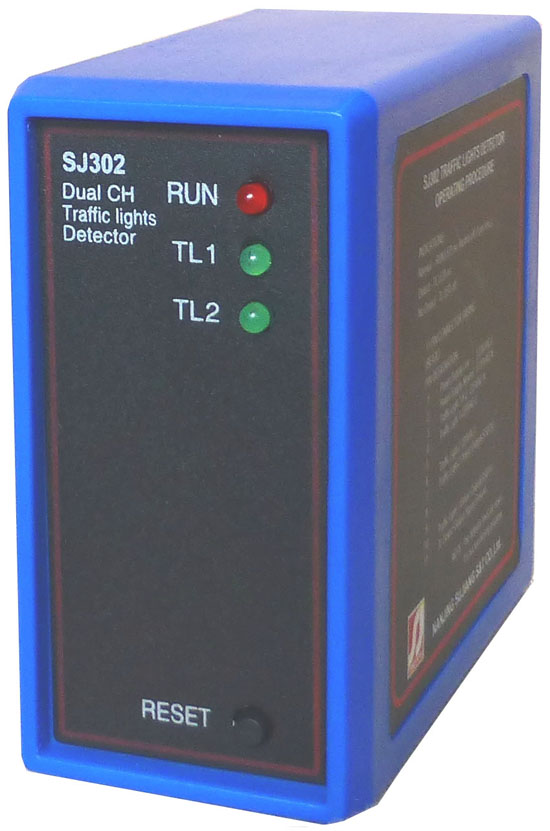

SJ302型双通道交通信号灯检测器是一款采集道路交叉路口2路信号灯实时状态， 检测结果由I/O口输出的检测器。本检测器采用高可靠性和低功耗设计，配备工作电源电压检测复位电路，保证长期运行的稳定性。交流220V供电，工作电源为两路隔离，对外接口全光电隔离。检测器面板上配置2个信号灯检测状态显示LED和1个运行指示LED。该产品为本公司自主开发生产，检测准确、接口灵活、性能优异、运行稳定，适用于闯红灯自动记录系统（电子警察系统）。
⑴检测容量：2路灯信号交流220V输入；
⑵信号灯电压检测范围：交流160V~264V；
⑶检测回路输入阻抗：﹥300 kΩ；
⑷响应时间：≤30ms；
⑸检测输出接口：2路光电隔离耦合器件（SSD），TTL电平或OC；
⑹显示：面板提供1个运行状态指示LED（红色），
2个信号灯状态指示LED（绿色）；
⑺供电电源：AC220V±15%，50±2Hz，1.5W；
⑻工作电源：内部5VDC/83mA,隔离5VDC/83mA；
⑼外壳：ABS工程塑料（蓝色）；
⑽外形尺寸：76（H）X40（W）X78（D）mm；
⑾工作环境：工作温度：-20℃~+65℃，储存温度：-40℃~+85℃，
相对湿度：最大95%（无冷凝）；
⑿重量：约0.4Kg；
⒀连接器：后面板单个11芯插头（86CP11）；
⒁安装：NS 35/7.5 mm DIN导轨插座。
后面板11芯连接器（86CP11）定义：
|
86CP11引脚 |
定义 |
|
|
编号 |
颜色 |
|
|
1 |
红 |
交流电源相线220VAC-L |
|
2 |
黑 |
交流电源中线220VAC-N |
|
3 |
蓝 |
灯1交流输入220V中线 |
|
4 |
蓝 |
灯1交流输入220V相线 |
|
5 |
黄 |
|
|
6 |
黄 |
灯2交流输入220V相线 |
|
7 |
棕 |
灯2检测输出SSD2+ |
|
8 |
棕 |
|
|
9 |
绿 |
|
|
10 |
白 |
灯1检测输出SSD1+ |
|
11 |
白 |
检测输出信号地线 |
