1 概述
目前治安卡口系统中常见的道路形式为单向2/3/4车道，每条车道敷设前、后2个环形地感线圈，并配置相应数量的车辆检测器、高清相机，辅之闪光灯、补光灯和光端机等，完成车辆检测、图片抓拍、图像监控及车速测定等功能。
2 主要设备功能
2.1高清相机
治安卡口系统中常用高清相机的抓拍触发方式可分为串口触发、并口触发或串并兼容触发，像素分辨率从140万、200万、500万甚至800万。本文以每车道配置一台200万像素相机为例加以描述。
►串口触发-相机提供串行触发接口（RS-485总线/RS-232C三线标准），一般建议采用RS-485总线，线缆数量少施工简单、传输距离远、抗干扰能力强、手拉手方式可连接多台相机。RS-232C传输距离有限（<30米）、抗干扰能力较差，可用于现场调试，实际使用时最好用接口转换器转换为RS-485方式。相机与前端设备之间的数据交换采用约定数据通信协议。
►并口触发-相机提供并行触发接口（电平/开关量方式），线缆数量多施工复杂，抗干扰能力较差，须注意硬件接口形式和信号逻辑。
►配置软件应具有车道号及线圈号等选择功能。
2.2车辆检测器
应选择检测灵敏度高，采用通道顺序扫描技术的多通道型，响应时间误差小、测速精度高，具有自动灵敏度提升等功能的高可靠性产品。顺序扫描技术能有效避免其带载线圈之间的频率串扰。在同一检测截面同时使用多台检测器时，不同检测器的相邻线圈之间仍然会存在串扰，最好选择具有时间同步器功能的检测器，进一步有效消除线圈间串扰。根据高清相机触发方式选则具有相应接口输出的车辆检测器型号，串口触发方式应关心接口标准和数据通信协议，并口触发方式须关心硬件接口形式及信号逻辑。
3 推荐方案
3.1 方案一（单向2车道）
3.1.1路口前端信息采集所需设备及数量
|
设备型号及名称 |
特点 |
数量（台） |
|
SJ402T-D/DR型四通道车辆检测器 |
带载4个检测线圈，串并口输出 |
1 |

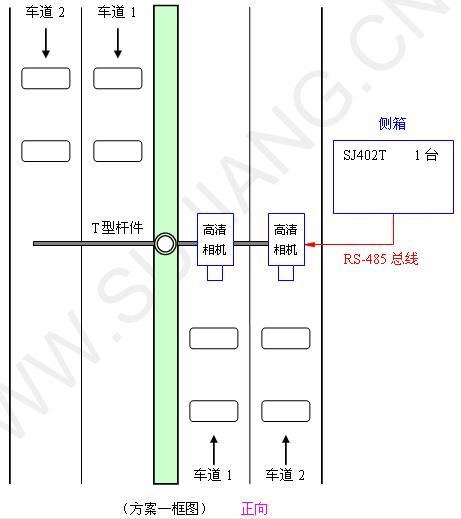

3.1.2路口形式示意框图（以正向为例）
注：
①抓拍触发方式：可选串口触发或并口触发。

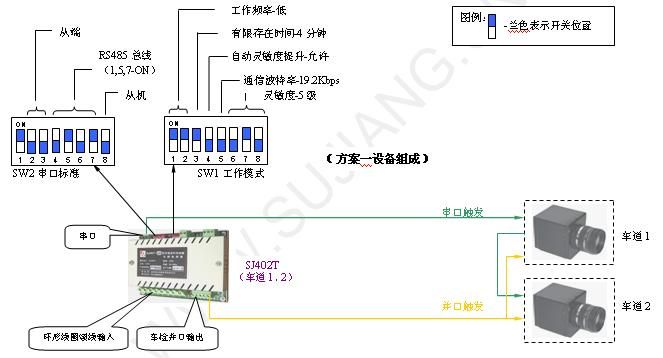

3.1.3设备组成与硬件连接及设置
注：其它功能详见产品用户手册。（虚线框内设备另配）
3.2 方案二（单向3车道）
3.2.1路口前端信息采集所需设备及数量
|
设备型号及名称 |
特点 |
数量（台） |
|
SJ602T-E/ER型六通道车辆检测器 |
带载6个检测线圈，串并口输出 |
1 |

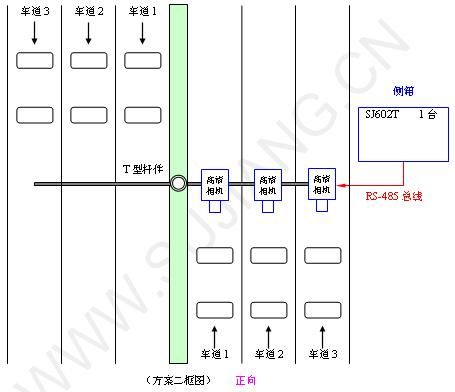

3.2.2路口形式示意框图（以正向为例）
注：
①抓拍触发方式：可选串口触发或并口触发。

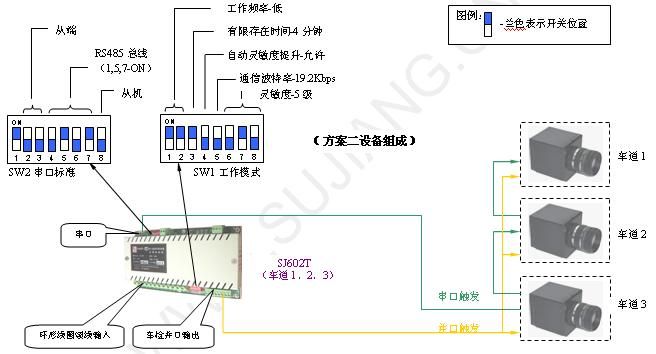

3.2.3设备组成与硬件连接及设置
注：其它功能详见产品用户手册。（虚线框内设备另配）
3.3 方案三（单向4车道）
3.3.1路口前端信息采集所需设备及数量
|
设备型号及名称 |
特点 |
数量（台） |
|
SJ402T-D/DR型四通道车辆检测器 |
带载4个检测线圈，串并口输出 |
2 |

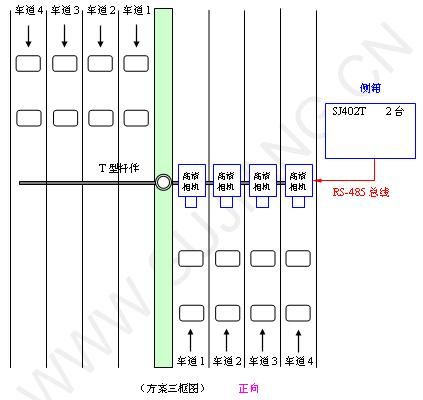

3.3.2路口形式示意框图（以正向为例）
注：
①抓拍触发方式：可选串口触发或并口触发。

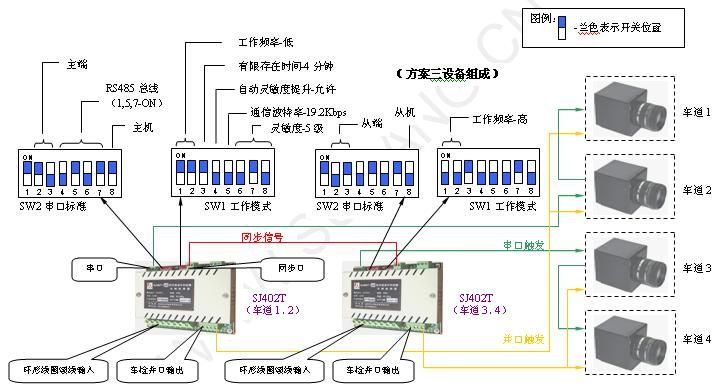

3.3.3设备组成与硬件连接及设置
注：其它功能详见产品用户手册。（虚线框内设备另配）
